金泰SX40B首次亮相杭州地鐵基礎建設
2019-05-17

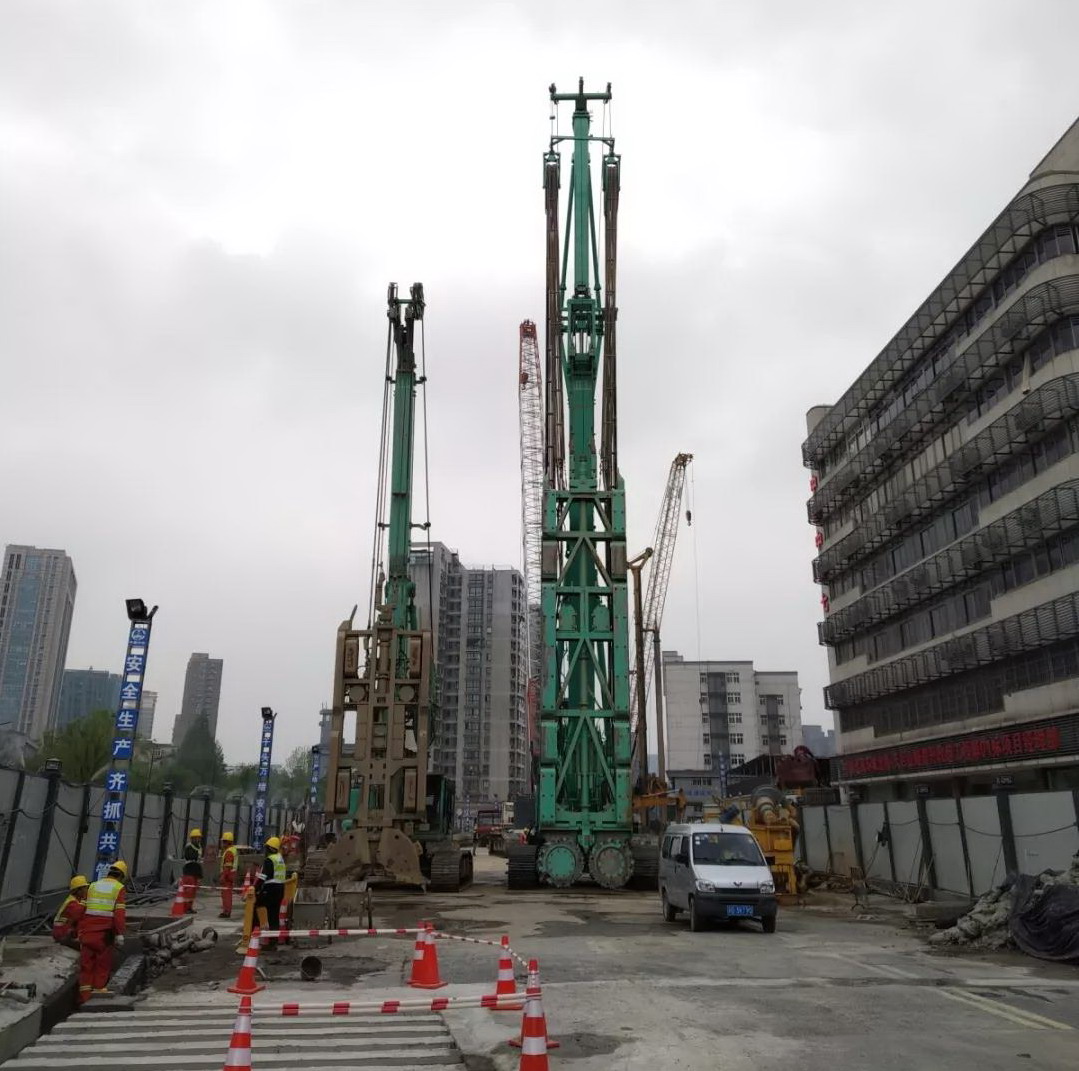

2019年1月至5月，金泰以有100多臺地連墻設備服務于杭州基礎軌交建設中。其中金泰新型經濟適用型SX40B懸掛式雙輪銑首次亮相杭州地鐵3號線-古蕩站。
自金泰中國特色雙輪銑突破外國壟斷以來，經過超深、超厚、超硬、超大和低溫等5個方面的多年考驗，其施工效率高，成槽深度大，垂直度好、嵌巖能力強等特點得到了國內外客戶以及行業專家的一致稱贊。更值得一提是為了能讓雙輪銑工藝得到更廣泛的普及，這次金泰重磅推出的SX40B雙輪銑將打破常規，為客戶量身定制，價格更親民。
此次由中鐵四局集團有限公司擔任承建的杭州地鐵3號線-古蕩站位于西溪路（東西向）和萬塘路（南北向）交叉口西側。古蕩站為地下三層島式車站，采用半蓋挖順做法施工。車站主體長157米，深度約為23.7米。車站圍護結構采用1000mm厚地下連續墻，標準段豎向共設置5道支撐，端頭井段基豎向共設置6道支撐。該項目地形復雜多樣，地表以下23.5米為雜土、淤泥質黏土、粉質黏土、礫粉質黏土、碎石混黏性土；23.5米至墻底為全風化凝灰?guī)r，抗壓強度30MPa~50MPa，部分灰?guī)r強度達到80MPa。

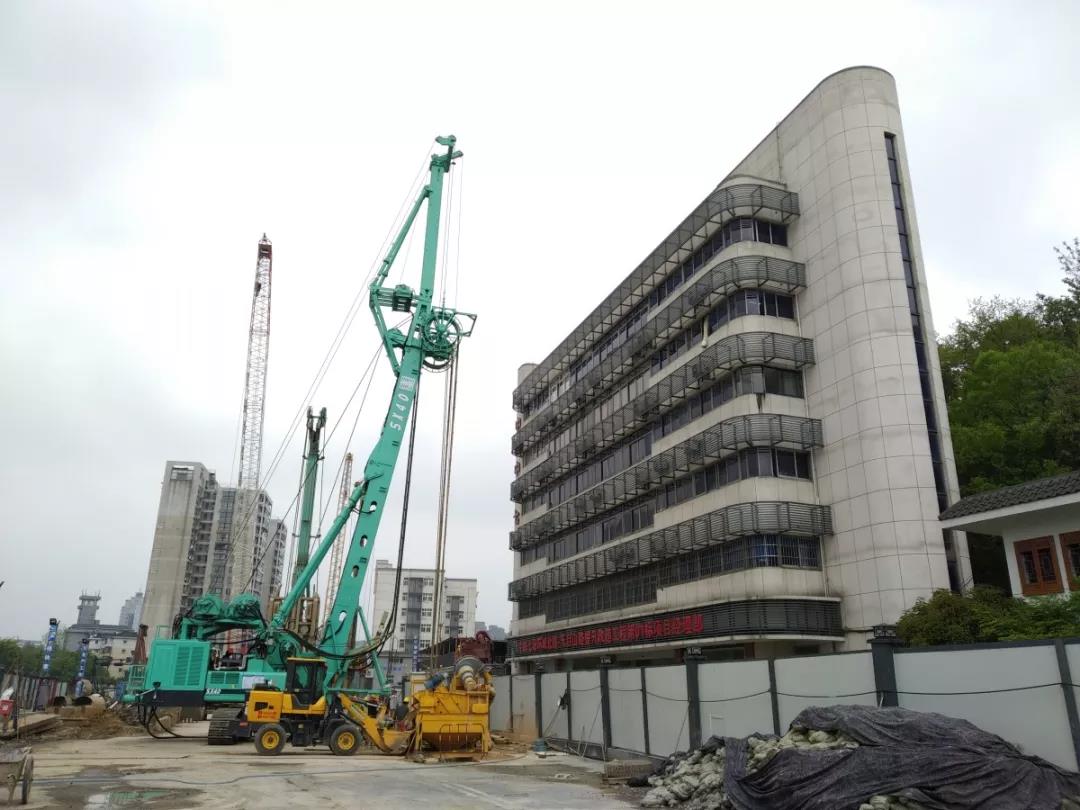

自2019年4月3日進場裝機以來，現場采用“抓銑結合”施工方案。其中一期槽采用SG50A液壓抓斗抓至12m后SX40B銑至墻底；二期槽SG50A抓至6米后SX40B左右搭接各150mm的混凝土直接成槽至設計深度28m。
截至目前入場第48天，金泰SX40B在現場共完成20幅槽，其中11幅為一期槽，9幅為二期槽，據不完全統計，一期槽平均48小時/幅，二期槽平均24小時/幅。該設備穩定無故障、持續性高、施工效率快、成槽精度高且施工成本更低備受施工方的青睞。

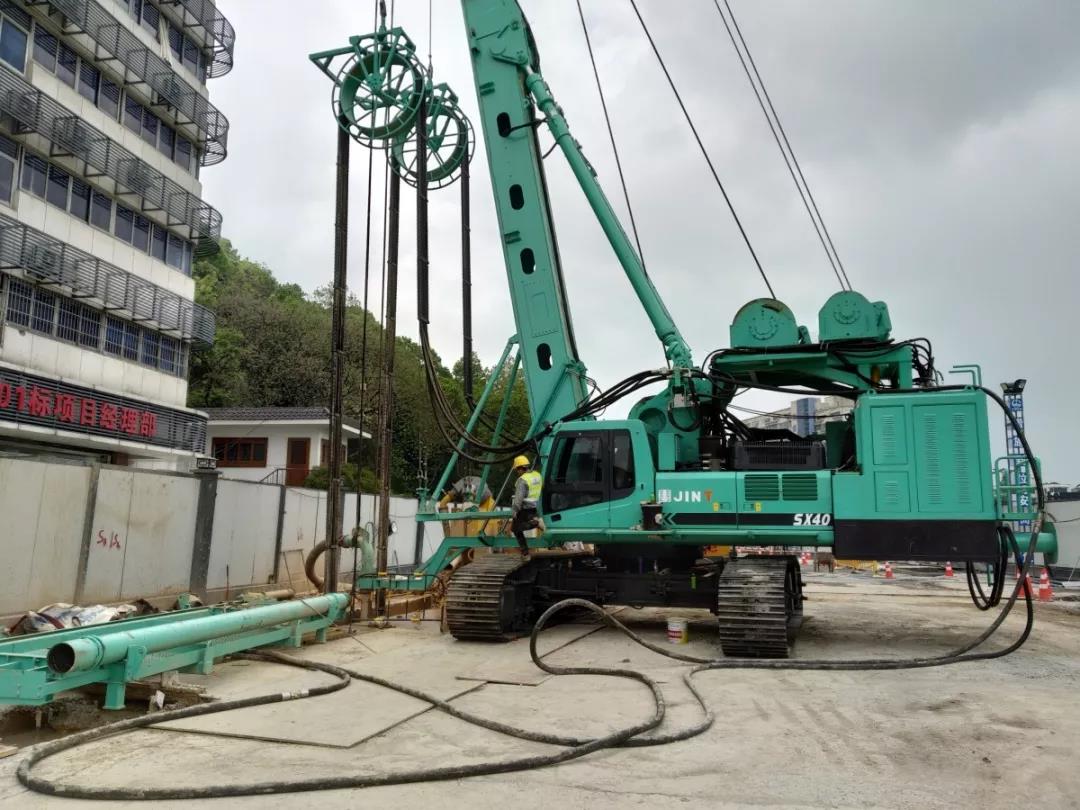

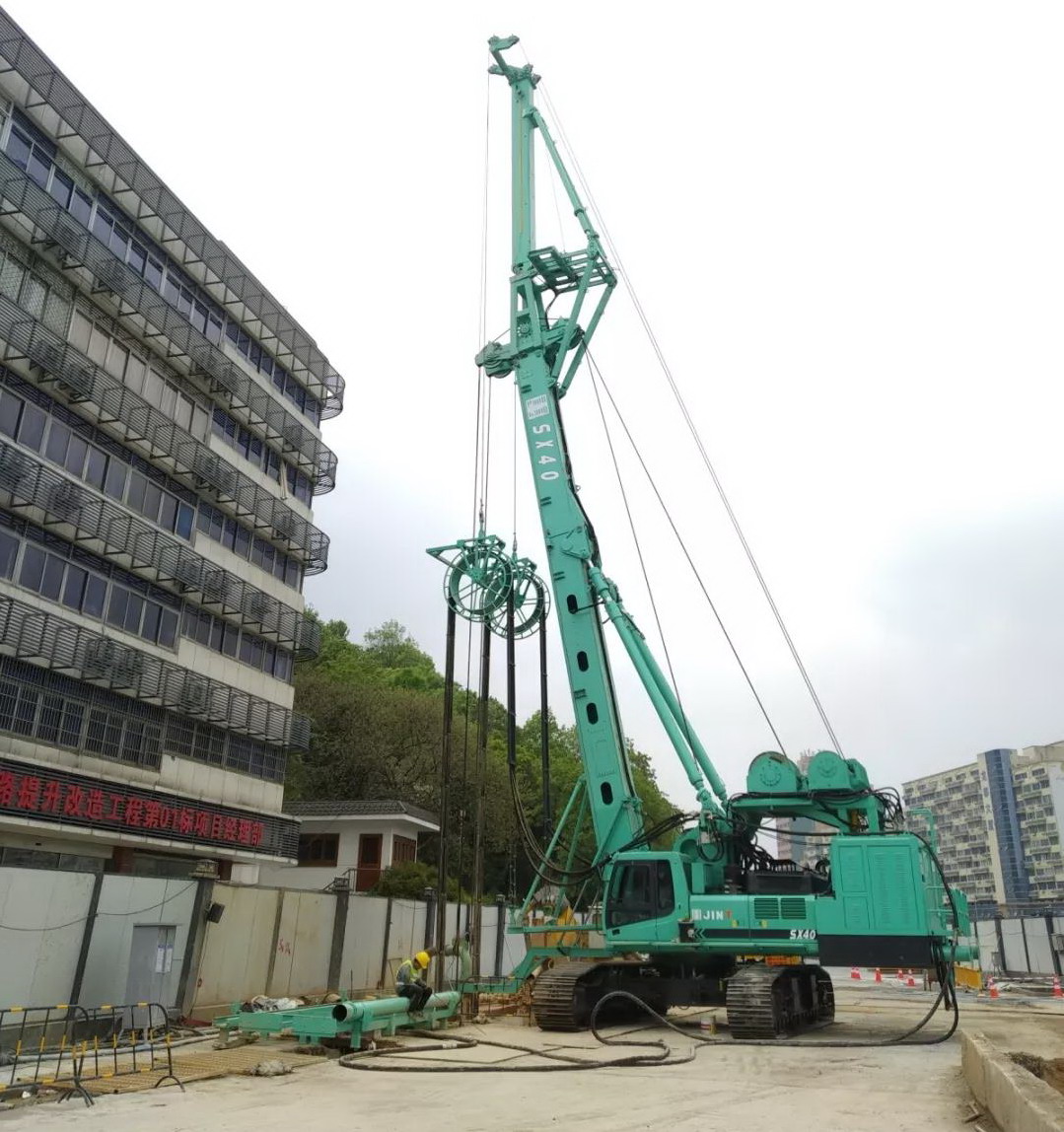

SX40B雙輪銑是我司推出一款新型經濟適用型雙輪銑，能滿足施工深度在60米內的銑槽要求。銑削能力相當，同樣配置10噸米扭矩銑輪。在SG60A/SG70抓斗上增加伸縮臂，同時利用多層伸縮排渣管結構，銑槽時提斗檢修不拆排渣管，節省時間。
SX40B技術特點：
- 主機油電混合組合式動力，硬巖施工能力強，采用氣舉排渣，不消耗主機動力；
- 銑削深度深，達到60米，創新應用伸縮臂結構；
- 銑頭扭矩大，銑削能力強（JCM10銑輪：100kN.m-標配）；
- 采用雙卷揚機雙吊點結構，同步技術的雙吊點平衡性，同時保證懸掛架的同步提放；
- 銑頭架體重量重可配到40T，架體重有利于巖石的切削
- 架體導向長有利于槽體的垂直度和糾偏操作的可控性。
- 采用三層伸縮式排渣管，銑槽時提斗檢修不拆排渣管，可節省時間，減少人工勞動強度；
- 經濟適用，相對國外設備性價比高、使用運行成本低、維護保養費用低、備品配件保障充足、及時；
